Motogadget mo.unit Kabelbaum XV750/1000/TR1

ワイヤーハーネスセット モトガジェット

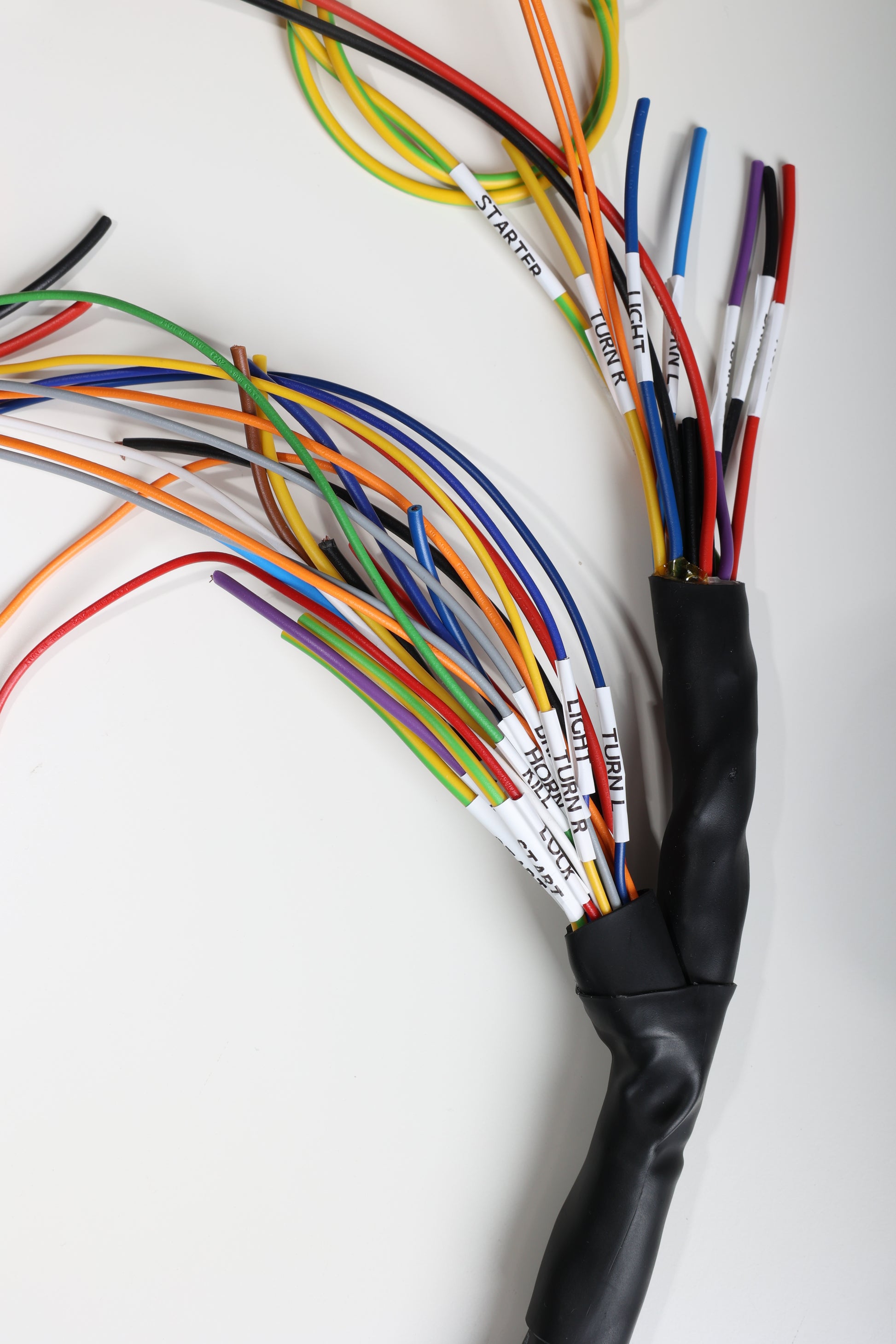

Der Kabelbaum wurde speziell für den individuellen Umbau auf eine Motogadget Mo.Unit (Blue) für die Yamaha XV750/1000 hergestellt. Die Beschriftung einzelner Leitungen wie auch die Farben ermöglichen einen intuitiven Einbau.

Zu dem Kabelbaum wird natürlich ein Stromlaufplan und eine Einbauanleitung versendet.

Dieser Kabelbaum ist ausgelegt für folgende Produkte:

• mo.unit V2
• mo.unit Basic
• mo.unit Blue

Für folgende Fahrzeuge wurde der Kabelbaum entwickelt:

• XV750 SE 5g5
• TR1

Wichtig zu beachten:

- Der Hauptstromkreis zwischen der Lichtmaschine, dem Laderegler, dem Pickup/der CDI und der Zündspulen muss vom originalen Kabelbaum entnommen werden oder aber ein ergänzender Kabelbaum zu diesem aufgebaut werden. Dieser Kabelbaum versorgt lediglich alle Verbraucher Ihres Fahrzeugs ausgehend von der Steuereinheit und verarbeitet die Eingaben durch ihre Taster Schalter.

- Dieser Kabelbaum umfasst die Anschlüsse für alle Verbraucher und Schalter die durch die Motogadget M-Unit unterstützt werden.

- Im Lieferumfang ist natürlich ein speziell für die Yamaha XV750/XV1000/TR1 und der Motogadget mo.unit angepasster Schaltplan enthalten, mit dem Sie spielend den Kabelbaum verbauen können.
